Assilabox II - La Set TOP Box tv de l'EEPAD mise à nue

[assilabox]

Salam,



Et si on bidouillait un peu la Box TV de l'eepad alias AssilaboxII ou assilabox2 :-)

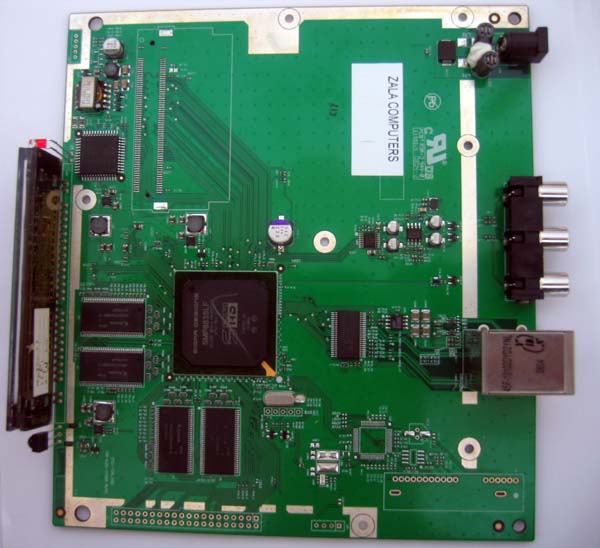

L'architecture de la box tv eepadienne est organisée autour d'un processeur multimédia et de décodage vidéo le SMP8635LF de chez SIGMA DESIGNS (utilisé aussi dans la Freebox HD) cadencé a 300MHZ, de 04 mémoires vives SDRAM de 256MB chacune, d'une mémoire flash de 256 MB et d'un gestionnaire de périphériques. On trouve aussi un pilote d'afficheur, des amplificateurs opérationnelles, un régulateur, un quartz et d'autres circuits passifs.



D'ailleurs l'architecture de la box est fortement inspiree par les recommendation di constructer du SMP8635LF (http://www.sigmadesigns.com/public/Products/SMP8630/pdf_files/DTV-8634_br.pdf)



Caractéristiques



Dimension : 225 x 176 x 52 mm

Couleur : Blanc

Façade:



• 01 afficheur LED 9 caractères de 13 segments + 10 segments indicateurs

• 01 Led témoin de l'alimentation

• 01 Capteur Infrarouge pour la télécommande




Face arrière:



• 03 Connecteurs RCA (sorties vidéo, audio riget et audio left)

• 02 Connecteur USB

• 01 Connecteur RG45

• 01 Connecteur pour alimentation 5V


Inside:



• PCB double couche 184 x 164 x 1 mm

• 01 SIGMA DESIGNS SMP8635LF : Secure Media Processors : http://www.sigmadesigns.com/public/Products/SMP8630/pdf_files/SMP8634_br.pdf



• 04 QIMONDA HYB25DC256800CE : 256 Mbit Double-Data-Rate SDRAM :http://www.qimonda.com/download.jsp?ref=/qis_docs/Datasheets/Datasheets%20Consumer/HYB25DC256xx0Cx_rev141_www.pdf



• 01 SPANSION S29GL256N : 256 Megabit 3.0 Volt-only Page Mode Flash Memory featuring 110 nm MirrorBit Process Technology http://www.spansion.com/datasheets/s29gl-n_00_b8_e.pdf



• 01 ICS 1893CFLF : 3.3-V 10Base-T/100Base-TX Integrated PHYceiver : http://www.idt.com/products/getdoc.cfm?docid=17730117


Modifié le 24 septembre 2008 par assilabox
