amarsoft

aide bouml decoupage package

Recommended Posts

salam alikom

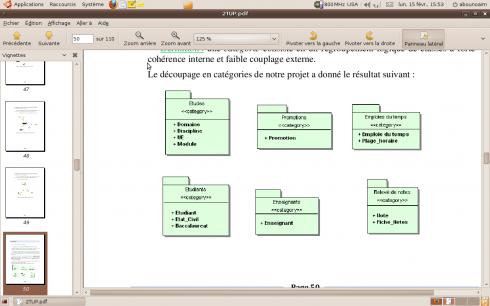

je début avec Bouml et j'aimerais savoir si bouml permet d'avoir un découpage comme dans cette image, et si oui kifesh? merci d'avance icon_wink.gif



Edited by amarsoft

Share this post


Link to post
Share on other sites

Sur ton Projet -> New Package :) puis tu édite les classes comme illustré :)



Sinon, je te conseille d'utiliser Umbrello, il est plus user friendly lol

Share this post


Link to post
Share on other sites

bonsoir,

ça remonte à longtemps tout ça pour moi, mais bon je vais essayer d'apporter mon aide



voici les étapes qui j'ai suivis pour avoir l'image suivante bouml project:

1)créer un nouveau projet

2)créer deux packages (juste pour le test)

3)au même niveau créer un diagramme de classe: new class view> new class diagram

4)faire un drag & drop des deux packages vers le diagramme de classe nouvellement créé

5)paramétrer les packages : créer des stéréotypes (ex: application schema et leaf), par contre pour les tags je ne suis pas arrivé à le faire

vous pouvez créer une dépendance aussi et la paramétrer avec un stéréotype >



voilà, j'ai fait tout ça à la vite, et c'est possible qu'il y ait d'autres façons de faire plus propres.

je vous renvois vers le forum de Bouml sur Developpez, ou rode par là son créateur (qui saura surement vous aider plus que moi)

forum Bouml



Edit: je vois que t'as déjà créé une discussion sur le forum

Share this post


Link to post
Share on other sites

Apparemment, les classes ne peuvent être créés qu'à l'intérieur d'une "class view" et non pas à l'intérieur d'un package (comme on pourrait le penser). Du coté de la représentation graphique, je déplace manuellement les classes à l'intérieur d'un package.

Share this post


Link to post
Share on other sites

ah mais tu m'obliges à fouiller dans les méandres de mon ordinateur là :)

J'ai tout fait manuellement comme indiqué sur cette image : image UML

donc rien d'extraordinaire



à toi de voir s'il y une autre solution, mais pour moi cette époque est très lointaine

Share this post


Link to post
Share on other sites

merci bassim, aparrament il y a que rational rose qui permet une tel présentation, mais tu m'as vraiment fait penser que c possible avec bouml quand j'ai lu ton mémoire, et a l'occasion je te félicite et encore bravo c un good memoire ;)

Share this post


Link to post
Share on other sites
