Cable Cat5/Cat6 avec connecteur RJ11/RJ12

[forumdzien]

Bonjour / Bonsoir à vous chers forumeurs,

Je cherche actuellement à fabriquer un câble réseau pour l'ADSL car ceux plats ne sont pas de bonne qualité, c'est pour cela que j'ai opter pour la fabrication maison.

J'ai essayer d'en fabriquer avec des connecteurs RJ11 mais ils sont plats et trop fins pour que le câble Cat5 puisse passer pour que je puisse le clamper.

Ma question est la suivante : Connaissez vous quelqu'un qui vende des connecteurs RJ12 (6P6C) car leurs entrées est ronde et légèrement plus grande pour que je puisse enfin faire rentrer le câble Cat5 jusqu'à la fin du connecteur ?

Aussi, si vous avez une adresse pour quelqu'un qui vende ce genre de câble déjà fabriqué (EXEMPLE : https://www.cdiscount.com/informatique/composants-informatiques/cordon-5m-rj11-rj11-cat-5/f-107130602-ome3307524918710.html) cela m'aiderait énormément.

J'ai contacter quelqu'un sur Ouedkniss qui ma dit qu'il vendait des câbles RJ11 venant d'UE mais il ne me répond plus au téléphone, je ne sais pourquoi.

Enfin, je vous remercie pour votre temps et joumou3a moubaraka.

Edited August 20, 2022 by forumdzien

[forumdzien]

Il y a 4 heures, NewBieVDZSL a dit :



Bonjour,

J'ai eu la même expérience avec un câble Cat6 et une RJ12, qui a un orifice plus grand que le RJ11 malgré cela la gaine ne passait pas. Finalement j'ai fait passer les fils conducteurs dans le connecteur, et j'ai sectionné la gaine de manière à ne laisser aucun espace. Suffisant pour que le clamping soit réalisé.
J'ai rajouté un petit tour de scotch filament 'heavy duty' pour maintenir le tout sécurisé (je joins une photo de ce type de produit, à tout hasard).



Le résultat est impeccable en terme de qualité de ligne.

Bonjour,

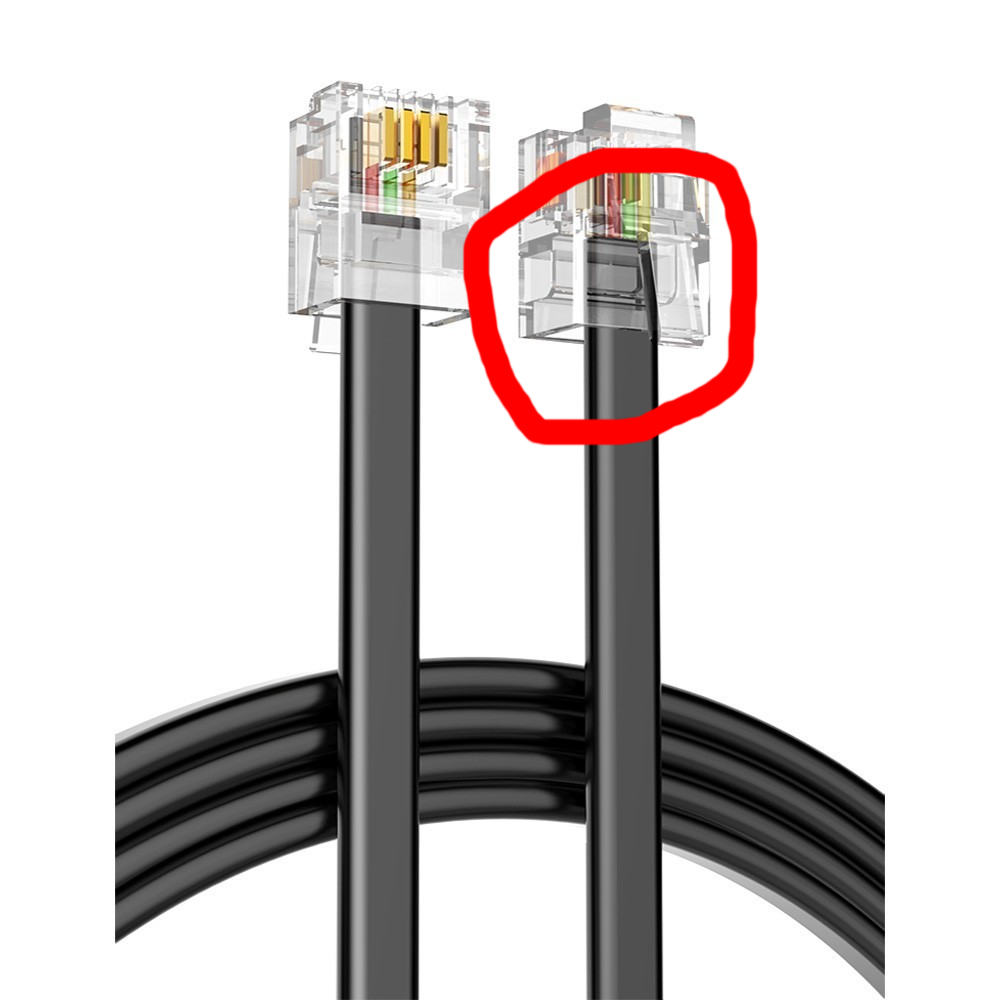

Tout d'abord merci pour la réponse, donc vous avez couper la gaine au niveau de l'entrée du connecteur pour que les fils puissent passés aisément ensuite vous avez mis le scotch autour du découpage pour re-fermer la gaine ?



Photo :

Edited August 21, 2022 by forumdzien

[forumdzien]

Le 21/08/2022 à 20:43, NewBieVDZSL a dit :

Bonsoir,

J'ai acheté ces deux outils:

J'ai aussi acheté un câble Cat6 FTP donc blindé et à paires torsadées.

On peut faire la même chose avec un simple CAT5e UTP à paires torsadées.





La différence principale entre le CAT6 et le CAT5e étant la fréquence prise en charge et donc le débit théorique, le CAT6 est théoriquement meilleur mais les deux devraient être suffisants, s'ils sont aux normes.

https://www.elandcables.com/fr/cables/lan-cat-5e-6-6a-cable

Avec l'un ou l'autre, le fait que les paires de fils de cuivre soient torsadées limitera les interférences éléctromagnétiques:

https://fr.wikipedia.org/wiki/Paire_torsadée

Le blindage FTP est un élément suplémentaire de protection que propose mon CAT6, cela se présente sous forme d'un film aluminium en sus de la gaine. Mais c'est uniquement utile si le modem est relié à une prise de terre. Il existe d'autres normes de blindage SFTP, SSTP, etc.

Les câbles les moins chers ne sont pas blindés, ils sont dits UTP.

===

Côté modem:

J'ai coupé la gaine du CAT6 avec l'outil jaune.

Dans un câble CAT6 il y a plusieurs fils de cuivres, deux seulement sont utiles pour le raccordement aux fils de téléphone et au modem.

J'ai donc coupé tous les fils sauf deux (bleu et bleu/blanc)

J'ai ensuite inséré les deux fils utiles dans le connecteur RJ12/RJ11, au milieu, dans les positions #3 et #4 puis j'ai serti avec l'outil vert (clamping):



Ensuite, pour faire bonne mesure j'ai rajouté un petit tour de scotch 'heavy duty' pour maintenir le tout et empêcher les mauvaises manipulations quand on rentre la fiche dans son emplacement ou on la ressort. Ceci étant, le modem  n'a pas vocation à être manipulé souvent, une fois les connexions faites.

Coté  arrivée Algérie Télecom:

J'ai aussi enlevé la gaine du CAT6, et coupé tous les fils de cuivre sauf deux, de même couleur que l'autre côté (bleu et bleu/blanc).

J'ai utilisé deux Scotchlocks pour connecter les deux fils du câble CAT6 aux deux fils de Algérie Telecom.

Voici une photo des Scotchlocks, qui incluent une sorte de liquide anticorrosion. Il n'est pas nécessaire de dégainer les fils de cuivre, il suffit de 'fermer" les Sotchlocks avec une pince classique.

Le désavantage avec cette méthode c'est que c'est une connexion permanente a l'arrivée AT. L'avantage c'est que c'est la meilleure manière d'optimiser la qualité de la ligne, à ma connaissance, du moins.

La qualité de la ligne est excellente chez moi, et de loin meilleure qu'avant, lorsque j'avais un simple câble RJ11 plat. De plus cette méthode permet d'avoir un câble de raccordement à la taille exacte nécessaire, donc de limiter les longueurs inutiles.

Vous pouvez alternativement sertir un RJ11/RJ12 des deux côtés, au risque de perdre un peu en qualité, l'impact dépendra de votre situation exacte.





Merci pour ta réponse, je vais voir peut être la méthode des Scotchlock.

[hinder1]

Bonjour , pour un peu aider la communauté je compte ramener 5 boites de ce type de connecteurs

https://www.ebay.fr/p/25042633163

Une boite que j'utiliserais et j'offre 10 connecteurs a tout ceux qui passent ou envois une personne chez moi ( les membres du forum )

le reste je compte le vendre ( et je ne sais meme pas si c'est une bonne idee )

salam







[parazitenew]

Oh! Les scotchlok. Je les adore, c'est des sauveurs pour l'ADSL. Mais à qui tu vas les vendre ? C'est à utiliser soit par des professionnels, et dans ce cas il s'agit des techniciens d'AT (vu le monopole), qui ont leur propre matos fournie par AT. Soit, à des gens comme toi et moi qui aiment bien bricoler. Cependant, c'est à utiliser sur les câbles multipaire, donc au niveau de la jonction entre le câble multipaire et la ligne de l'abonné, en général dans un boiter à l'extérieur ou dans un PDI à l'intérieur des immeubles, ce qui veut dire que tu en utilises 1 par abonné, et que ça dure des années, fais tes calculs pour savoir combien de personnes seront intéressées pour en avoir et combien d'unité. Pas beaucoup.

[hinder1]

Le reste je le met sur le Market ,que cela prenne le temps qu'il faudra ....



[parazitenew]

Il y a 8 heures, NewBieVDZSL a dit :

Deux par abonné, un pour chaque fil de cuivre AT.


Oui autant pour moi.
