[Tutoriel OpenWRT] Traffic Shaping pour un ping stable (ADSL/VDSL/FTTH)

[Rahimou]

Bonsoir tout le monde.
Je remarque que beaucoup ont de belles vitesses, mais le ping n'est pas trop stable !

ATTENTION: Ceci s'adresse aux connaisseurs, et je ne peux pas fournir plus d'assitance ! Il faut savoir installer des packages sur OpenWRT !
IMPORTANT: Utilisez un câble ethernet pour faire les tests de débit, afin d'éviter les biais du WiFi.

Ce que je vous recommande, c'est d'investir dans un bon routeur qui peut être flashé avec OpenWRT.
J'ai installé dessus le package "SQM" pour du QoS, et je n'ai jamais été aussi satisfait.
Depuis que j'avais l'ADSL, et maintenant avec la Fibre, c'est juste mon sauveur pour avoir un ping stable.

Le but: éviter d'être limiter par le "traffic shaping" de votre founrnisseur, qui va tout simplement introduire une augmentation du ping.
Donc, on veut garder un flux de données fluide, et pas de "BufferBloats".
C'est à dire: Le ping doit rester constant pour un même serveur (Jitter très bas < 5ms).
(Remarquez dans mes tests à la fin, le ping n'augmente pas en plein téléchargement/upload)

Comment le faire: configurer vos limites de QoS à 90% ou 95% des limites.

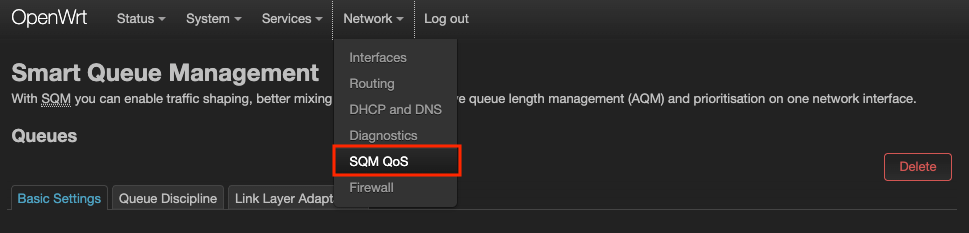

Commencez par installer "sqm-scripts", et "luci-app-sqm" pour que ça soit disponible sur l'interface web (Sous "Network -> SQM QoS)


Ensuite, il faut bien configurer les limites. Voici les étapes que je vous recommande:
1- Faites un test de vitesse, en câble ethernet, et idéallement que vous soyez le seul connecter sur votre routeur, et aucun logiciel, ni téléchargement de lancé !
2- Le résultat que vous allez obtenir (faites plusieurs tests, et pondérez), vous indiquera les limites à utiliser, qu'on va considérer comme votre Max download et Max upload.
3- Sur votre outil de QOS, configurez une limite de upload à 90% du max, et 90% ou 95% pour le download (par rapport au max).
4- Bonus: voici un outil génial pour savoir si vous avez un débit fluide (pas de BufferBloat):
https://www.waveform.com/tools/bufferbloat
Il faudra essayer d'obtenir un Grade "A" ou "A+". C'est lorsque le ping n'augmente pas lorsque votre bande passante descendante/montante est saturé (+0ms en Download/Upload Active).
C'est ce qui garantira une navigation super fluide sur internet.

Je vous donne mon cas actuel: J'ai un abonnement de 240Mbps FTTH (offre non gamer).

Voici mes réglages:

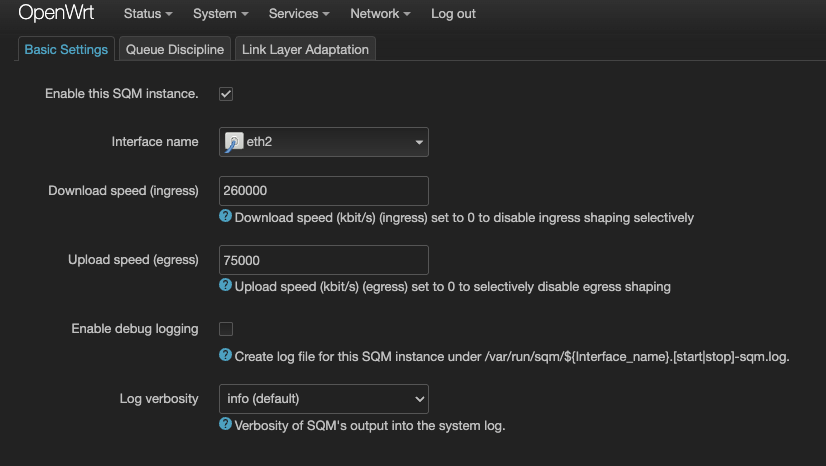

J'utilise "260000kbps" en Download, et "75000kbps" en upload.
Je les ai configuré en tâtonnant, et en faisant plusieurs test sur le site "waveform Bufferbloat".
Note: D'après mes tests, j'obtenais un débit crête, constant, de 250Mbps/80Mbps. Je prends ça comme valeurs Max

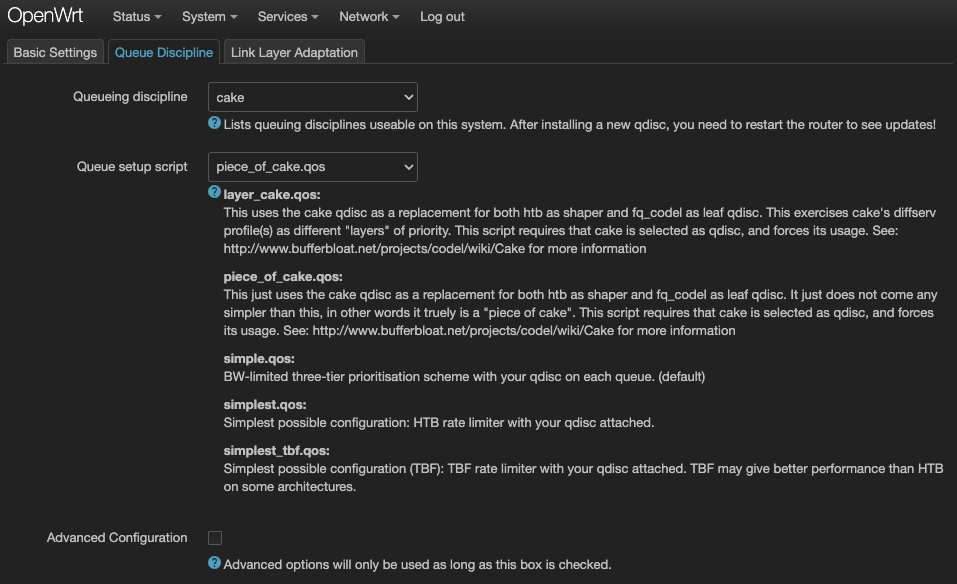

Ensuite, la file d'attente (queue) et géré par l'algorithme "piece_of_cake", qui est tout simplement fantastique.

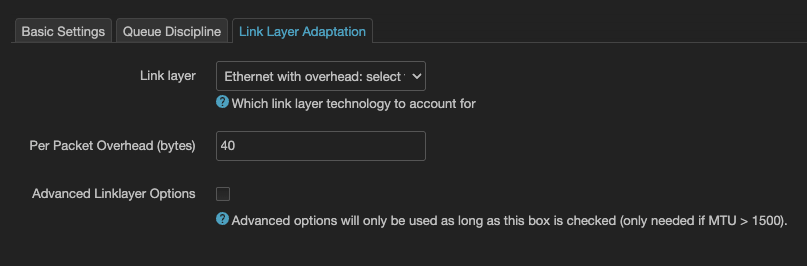

Et enfin, super important, il faut configurer une adaptation du lien avec un entête de 40 octets (40b sur la capture suivante). Ceci est nécessaire puisque Algérie Télécom utilise du PPPoE, et afin que l'algorithme puisse s'adapter correctement.




Mes résultats:
1- Sur "waveform Bufferbloat":
https://www.waveform.com/tools/bufferbloat?test-id=00860971-b213-4762-b048-38daa4ae6917

2- Speedtest sur forumdz:

https://www.nperf.com/r/3620677323157126-kNekBIhR

3- Sur Speedtest (Oran, où j'habite):


4- Sur Speedtest (Paris "Scaleway", le plus stable selon moi):


Infos complémentaires:
- Tout ces tests ont été fait au moment de rédiger ce message, et je n'étais pas seul sur le réseau local ! Par contre, j'utilise un câble réseau pour me connecter au routeur.

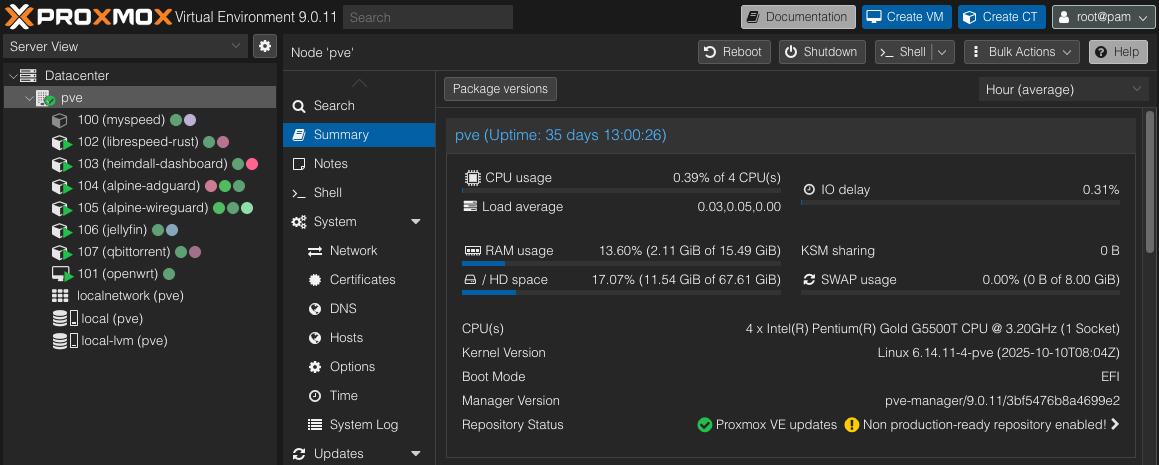

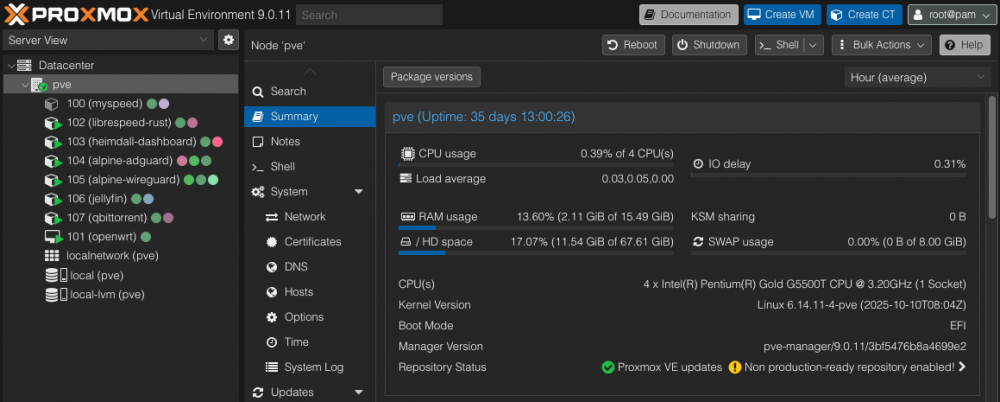

- Mon routeur OpenWRT est installé sur une machine x86 (Lenovo Thinkcentre M720q, avec Proxmox), derrière le routeur founis par Algérie Télécom (FiberHome).

Bonus:
- On peut réduire encore le ping, en mettant le routeur d'AT en mode Bridge, et configurer l'interface PPPoE sur le routeur OpenWRT. Ceci est recommandé, mais je n'ai pas réussi à le faire jusqu'à maintenant (par manque de temps).

Modifié il y a 19 heures par Rahimou

[Tlemceni13]

@Rahimou Faut préciser qu'il va falloir avoir un PC qui tient la route pour encaisser la charge très haut débit -> CPU avec plus de 4 cœurs + 8Go de ram minimum.
